При разработке чертежа для металлообработки каждый миллиметр и допуск имеют значение. Однако есть три ключевых параметра, которые в совокупности определяют до 80% стоимости изготовления детали. Понимание этих факторов поможет оптимизировать конструкцию без потери функциональности.
1. Допуски размера и формы (точность обработки)
Из всех требований, которые конструктор может указать на чертеже, именно допуски размера и формы оказывают наиболее существенное влияние на итоговую стоимость детали. Это связано с тем, что повышение точности требует экспоненциального роста затрат: более дорогого оборудования, измерительного инструмента, квалификации персонала и времени обработки.
Как класс точности превращается в деньги
Каждый следующий квалитет IT (класс точности) требует от технолога и станка принципиально иных решений. Ниже приведена детализация влияния допусков на себестоимость.
76+ Эталонные детали, прецизионная оптика, аэрокосмические узлы
| Квалитет (IT) | Диапазон допусков (для размера 50 мм) | Необходимое оборудование | Рост стоимости относительно IT12 | Типовое применение |
|---|---|---|---|---|
| IT12–IT13 (грубые) | ±0.15 – ±0.20 мм | Универсальные станки без ЧПУ, слесарная доработка | ×1 (база) | Заготовки, вентиляционные отверстия, некритичные габариты |
| IT10–IT11 (средние) | ±0.06 – ±0.10 мм | Станки ЧПУ без обратной связи, автоматизированные линии | ×1.3–1.5 | Крепежные отверстия, стыковочные узлы без подвижности |
| IT8–IT9 (повышенные) | ±0.025 – ±0.050 мм | Прецизионные токарные/фрезерные центры с ЧПУ, измерительный инструмент | ×2–2.5 | Подшипниковые узлы, шкивы, шестерни общего назначения |
| IT6–IT7 (высокие) | ±0.010 – ±0.020 мм | Станки класса «прецизион», контроллеры с компенсацией температуры, CMM | ×4–6 | Цапфы валов, гильзы цилиндров, точные посадки |
| IT5 и выше (экстремальные) | ≤ ±0.005 мм | Координатно-шлифовальные, алмазно-расточные станки, контроль в термокомнатах | ×10–20 |
Почему точность так дорого стоит?
1. Время обработки растет квадратично
Для снижения шероховатости и достижения малого допуска необходимо снижать подачу и скорость резания. Например:
- При допуске IT12 — проход за 1 секунду, подача 0.5 мм/об.
- При допуске IT7 — 3–4 прохода с подачей 0.05–0.1 мм/об и промежуточными измерениями.
- Итог: время цикла увеличивается в 5–8 раз.
2. Специальная оснастка и инструмент
- Нужны дорогие твердосплавные и CBN-пластины вместо дешевого быстрореза.
- Требуется инструмент с регулируемым вылетом и микрометрическими винтами.
- Возникает потребность в оправках высокой жесткости (HSK вместо BT).
3. Контроль качества — отдельная операция
- При IT12 достаточно штангенциркуля (3000 руб).
- При IT7 нужны микрометры, нутромеры и КИМ (координатно-измерительная машина) от 2 млн руб.
- Каждая деталь может измеряться 5–15 минутами на CMM вместо 20 секунд штангенциркулем.
Допуски формы и расположения — скрытая угроза бюджету
Помимо допусков на размер, на чертеже часто встречаются рамки с допусками формы (прямолинейности, плоскостности, круглости) и расположения (параллельности, перпендикулярности, соосности). Они могут втрое увеличить цену даже при тех же размерах.
| Вид отклонения | Как влияет на обработку | Коэффициент удорожания относительно отсутствия требования |
|---|---|---|
| Допуск параллельности/перпендикулярности 0.05 мм | Требует выверки заготовки и повторных проходов, часто — шлифование | ×1.5–2 |
| Допуск соосности 0.02 мм | Нужна обработка за один установ (дорогие оправки) или координатное растачивание | ×2–3 |
| Допуск круглости 0.01 мм | Требуется круглошлифовальный станок вместо простого токарного | ×3–5 |
| Полный комплект допусков (профиль поверхности, позиционирование отверстий 0.05 мм) | Только многокоординатная обработка с ЧПУ и 100% контроль на CMM | ×5–8 |
Как правильно назначать допуски, чтобы не переплачивать
- Правило «скользящего допуска»: Для каждой поверхности определите её функцию. Если поверхность просто разделяет среды или является базой под сварку — ставьте IT12–IT13.
- Используйте принцип «свободных размеров»: По ГОСТ 30893.1 для неуказанных предельных отклонений можно задать класс «средний» (IT14) или «грубый» (IT16). Это снимает излишние требования со всех остальных граней.
- Не дублируйте: Если указан допуск расположения (например, параллельность 0.05), то отдельно не нужно требовать допуск формы (плоскостность 0.02) — он подразумевается как ужесточающий.
- Совет технолога: При серийном производстве стоимость обработки с IT6 может оказаться выше в 4 раза, чем с IT9. Проверьте, действительно ли вашей сборке нужен такой класс.

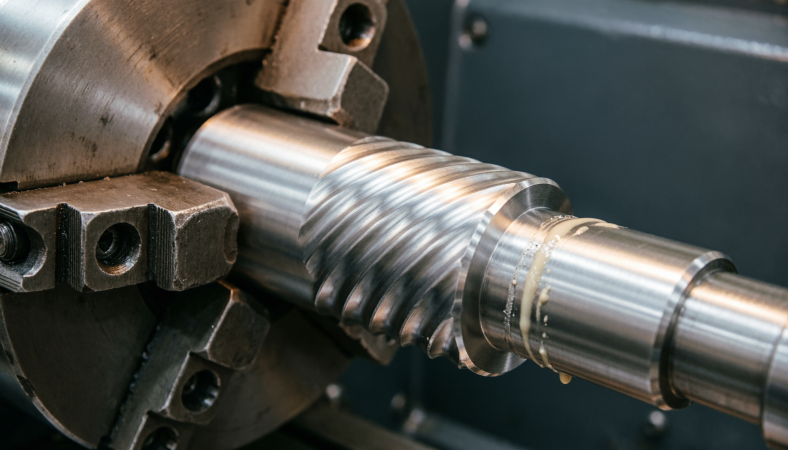

2. Шероховатость поверхности (Ra)
Шероховатость — второй по значимости параметр после допусков, который часто недооценивают конструкторы. Указание на чертеже символа шероховатости запускает цепочку технологических решений: от выбора режущей геометрии до финишных операций. Каждое уменьшение значения Ra в 2 раза увеличивает время обработки в 3–5 раз.
Что такое Ra и как его читать на чертеже
Ra (среднее арифметическое отклонение профиля) — наиболее распространенный параметр шероховатости, измеряемый в микрометрах (мкм). Чем меньше число, тем глаже поверхность. На чертеже обозначается знаком «галочка» с полкой, над которой указывается значение Ra. Отсутствие символа означает, что поверхность не нормируется — это самая дешевая опция.
| Значение Ra, мкм | Визуальное восприятие | Способ достижения | Время обработки относительно Ra 12.5 |
|---|---|---|---|
| Ra 25–50 (очень грубая) | Риски видны невооруженным глазом, поверхность матовая, шершавая | Обдирочное точение/фрезерование, шлифовка абразивным кругом зернистостью 80 | ×0.8 (быстрее базового) |
| Ra 12.5 (грубая — базовая) \xe2\x80\x94 стандарт для несопрягаемых поверхностей | Хорошо видны следы от инструмента, но на ощупь не заусенцев | Однопроходная черновая обработка, подача 0.3–0.5 мм/об, без чистовых проходов | ×1 (база) |
| Ra 6.3 (получистовая) | Следы от резца различимы, но не ощущаются ногтем | Черновой + один чистовой проход, подача 0.1–0.2 мм/об, острый инструмент | ×1.5–2 |
| Ra 3.2 (чистовая) — стандарт для большинства сопрягаемых деталей | Поверхность матовая, следы обработки едва различимы | Два прохода: получистовой и чистовой, возможно применение алмазных пластин | ×2.5–3.5 |
| Ra 1.6 (повышенной чистоты) | Поверхность полублестящая, следов обработки не видно | Чистовое точение/фрезерование с малой подачей (0.05–0.08 мм/об), тонкая настройка | ×4–5 |
| Ra 0.8 (высокая) | Блестящая поверхность с отражением, не требует дополнительной обработки | Тонкое точение или предварительное шлифование (шлифкруг зернистостью 40–60) | ×6–8 |
| Ra 0.2–0.4 (зеркальная) | Зеркальный блеск, отражает окружающие предметы | Суперфиниш, хонингование, полировка пастами, алмазное выглаживание | ×10–15 |
Специальные операции финишной обработки
При достижении Ra ниже 1.6 мкм стандартное точение или фрезерование становится неэффективным. Подключаются отдельные дорогие операции:
| Операция | Достижимая шероховатость | Стоимость (1 час работы станка) | Особенности |
|---|---|---|---|
| Шлифование плоское/круглое | Ra 0.4–1.6 | 2500–4000 руб/час | Требует отдельного станка и оснастки, абразивная пыль |
| Хонингование | Ra 0.1–0.4 | 4000–7000 руб/час | Только для внутренних цилиндрических поверхностей (гильзы, отверстия) |
| Суперфиниш (притирка) | Ra 0.02–0.1 | 6000–12000 руб/час | Ручная или полуавтоматическая операция, высокая квалификация |
| Алмазное выглаживание | Ra 0.05–0.2 | 5000–8000 руб/час | Требует специального инструмента (алмазный наконечник) |
| Полировка лепестковыми кругами/пастами | Ra 0.1–0.8 | 3000–5000 руб/час + расходники | Часто выполняется вручную, риск переполировать и испортить геометрию |
Дополнительные требования к оборудованию и инструменту
- Для Ra 3.2: Подойдет стандартный токарный станок ЧПУ с любыми твердосплавными пластинами.
- Для Ra 1.6: Требуются качественные пластины с радиусом 0.8 мм, высокая жесткость станка.
- Для Ra 0.8: Нужна принудительная подача СОЖ под давлением, пластины с отрицательной геометрией и покрытием (TiAlN/PVD), станок без люфтов.
- Для Ra 0.2: Требуется гидростатическое шпиндельное узлы, контроль вибраций, специальный инструмент из CBN или керамики.
Как выбирать шероховатость без ущерба для бюджета — практические рекомендации
| Тип поверхности | Рекомендуемое Ra | Почему это оптимально |
|---|---|---|
| Базовая плоскость под сварку или краску | Ra 12.5–25 | Краска и сварка не требуют гладкости, грубая поверхность даже лучше для адгезии |
| Крепежные отверстия под болты/винты | Ra 6.3–12.5 | Резьба формируется метчиком, базовая шероховатость не влияет на прочность |
| Стыковочные плоскости с прокладкой | Ra 3.2–6.3 | Достаточно для герметизации через прокладку, Ra 1.6 не даст выигрыша |
| Поверхность под посадку с натягом | Ra 0.8–1.6 | При сборке поверхности скользят, задиры недопустимы — нужна чистота |
| Поверхность под подшипник качения | Ra 0.4–0.8 (вал), Ra 0.8–1.6 (отверстие) | Производители подшипников (SKF, FAG) жестко регламентируют эти значения |
| Зеркальные / оптические поверхности | Ra 0.05–0.2 | Только если деталь реально отражает свет или герметизирует металл-металл |
3. Конфигурация и количество переходов
Даже при идеальных допусках и минимальной шероховатости непродуманная геометрия может сделать деталь в 10 раз дороже. Количество технологических переходов — это прямые минуты работы станка, смены инструмента, переустановки заготовки и ручной доводки. Этот параметр часто становится сюрпризом для конструкторов, которые не учитывают, как именно фреза или резец подходят к каждой точке детали.
Переход — это законченная часть операции, выполняемая одним инструментом без смены режимов обработки. Каждый переход требует времени на подвод инструмента, рабочий ход, отвод и часто — смену инструмента. Чем больше переходов, тем выше стоимость.
| Количество переходов на деталь | Типичная конфигурация | Примерное время обработки | Стоимость обработки (за 1 шт, партия 50 шт) |
|---|---|---|---|
| 1–3 перехода (простые) | Вал с центровыми отверстиями, пластина с 2–3 сквозными отверстиями, втулка с одним диаметром | 2–5 минут | 150–400 руб |
| 4–10 переходов (средние) | Фланец с карманом, фасками, резьбой, ступенчатый вал с проточками | 6–15 минут | 500–1500 руб |
| 11–20 переходов (сложные) | Корпус с карманами, бобышками, глухими отверстиями, криволинейными поверхностями | 16–40 минут | 1800–5000 руб |
| Более 20 переходов (экстремальные) | Детали с 5-осевой обработкой, тонкостенные элементы, сложные поднутрения, ECM-элементы | 45–120 минут и более | 6000–25000 руб |
5 геометрических элементов, которые взрывают количество переходов
1. Глухие внутренние углы (карманы с вертикальными стенками)
Стандартная концевая фреза имеет цилиндрическую форму. Внутренний угол в кармане она просто не может пройти — там всегда остается радиус. Чтобы выбрать материал в углу, нужен либо:
- Меньший инструмент (и дополнительный переход для прохода по углу).
- Электроэрозионная обработка (отдельная дорогая операция).
- Ручная доводка слесарем (время + риск ошибки).
Совет: Если в чертеже есть требование «внутренний угол 90° без радиуса», закладывайте дополнительно 50–200% к стоимости.
| Радиус во внутреннем углу, мм | Способ обработки | Дополнительное время |
|---|---|---|
| R3 и более (стандартный инструмент) | Фрезерование концевой фрезой Ø6 мм | Без дополнительных переходов |
| R1–R2 (малый радиус) | Требует миниатюрной фрезы Ø2–4 мм + черновой проход более крупной фрезой | +30–50% времени |
| R0.5–R1 (острый угол) | Микрофреза Ø1–2 мм, очень малая подача (высокий риск поломки), часто → электроэрозия | +100–200% времени или отдельная операция ЭЭО (1000–3000 руб/час) |
| Строго 90° без скругления | Только электроэрозия проволочная или ручная доводка | Удорожание в 3–10 раз на этой поверхности |
2. Тонкостенные элементы (толщина стенки менее 2 мм)
Обработка тонких стенок — это постоянный риск вибрации (треск), увода размера и брака. Технолог вынужден:
- Снижать подачу и глубину резания — увеличивается количество проходов.
- Использовать специальные стратегии (зигзаг, обработка от центра к краям).
- Иногда добавлять подпорки (технологические ребра), которые потом удалять.
Цифры: Деталь со стенкой 1 мм вместо 3 мм может обрабатываться в 3–4 раза дольше из-за снижения режимов.
3. Глубокие отверстия (отношение длины к диаметру L/D > 5)
Стандартное сверление безопасно до L/D = 3–5. При большей глубине возникают проблемы с отводом стружки, перегревом и уводом сверла.
| Отношение L/D | Тип инструмента | Особенности | Коэффициент удорожания относительно L/D=3 |
|---|---|---|---|
| 3–5× (стандарт) | Спиральное сверло с периодическим выходом для удаления стружки | Обычный цикл сверления | ×1 |
| 5–8× (глубокое) | Удлиненное сверло с внутренним подводом СОЖ (канналюженное) | Нужна принудительная подача СОЖ под 10–20 бар, цикл с поднятием для стружколомания | ×1.5–2 |
| 8–15× (экстремально глубокое) | Гантельные свёрла или системы BTA | Специальное оборудование, СОЖ под 40–60 бар, время сверления до 30 мин на одно отверстие | ×3–5 |
| >15× (специальное) | Только электроэрозия прошивная или сверление на трубчатых станках | Цена от 2000 руб за отверстие + настройка | ×8–15 |
4. Криволинейные поверхности и 3D-контуры
Обработка литых форм, лопаток, кулачков — это не просто дополнительная ось. Это многократное увеличение количества коротких перемещений (NC-кадра) вместо длинных прямых ходов. Сильно влияет на время работы контроллера и движение подачи.
- Плоская 2.5D-деталь (карманы, отверстия): 100–1000 NC-кадров, время обработки 2–10 минут.
- 3D-контур с шагом 0.5 мм: 50 000–200 000 кадров, время обработки 30–120 минут.
- 5-осевая одновременная обработка: 1 000 000+ кадров, сложная программа, дорогой CAM-постпроцессор.
Совет: Замените сложную 3D-поверхность на аппроксимированную плоскостями (фаски в стиле «под 45°») везде, кроме аэродинамических или гидравлических критических зон.
5. Количество установов (перезакреплений)
Каждый раз, когда деталь нужно перевернуть или переставить в другой зажим, добавляется не только время на зажим/отжим, но и погрешность базирования. Идеальная деталь — обработана за 1 установ.
| Количество установов | Способ обработки | Дополнительные затраты |
|---|---|---|
| 1 установ — деталь зажимается один раз | 5-осевой станок или возможность подхода с разных сторон на 3-осевом (например, вал между центрами) | Минимальные, идеальный вариант |
| 2 установа — деталь нужно перевернуть | Стандартная ситуация для деталей «сверху и снизу» | +10–20% к стоимости на зажим, смену инст. и доп. время |
| 3 установа — например, 3-сторонняя обработка без 4-й оси | Перезажим в тисках под разными углами, ручная перенастройка нуля | +25–40% + риск рассогласования баз |
| 4+ установа — сложный корпус без 5-осевой обработки | Множественные перезажимы, кулачковые патроны, делительные головки | +50–100% и потенциальные ошибки по допускам формы |
Как снизить цену, сохранив качество
- Пересмотрите допуски: Ужесточайте их только на реально критические размеры.
- Завысьте шероховатость везде, кроме ответственных мест. Ra 6.3 вместо Ra 1.6 сократит время обработки на 20–40%.
- Упростите геометрию: Замените кривые поверхности набором плоскостей, избегайте глухих углов, увеличьте радиусы скруглений.
- Спросите технолога на этапе чертежа: Исправление трёх указанных параметров до запуска в производство может снизить стоимость в 2–5 раз без потери качества.
